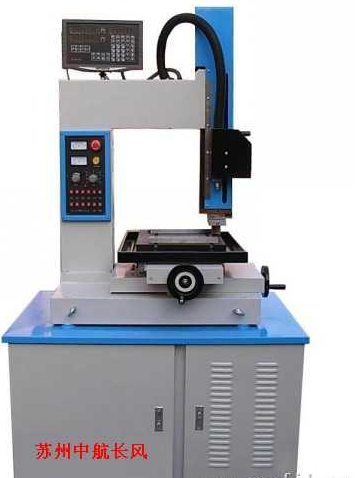

D703电火花高速穿孔机

简要描述:D703电火花高速穿孔机适用于加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料;

  • 产品型号:D703
  • 更新时间:2021-03-16
  • 访  问  量:8514

详细介绍

电火花高速穿孔机D703

●     适用于加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料;

●     加工孔径0.3-3.0mm,最大深径比能达2001以上;

●     加工速度每分钟30-60mm;

●     直接从斜面、曲面穿入直接使用自来水为工作液;

●     工作台XY轴配有数显装置;

●    具有电极自动修整功能;

  主轴升降具有快速上下功能;

  具有加工电压可调功能;

●     靠边定位功能。

主要技术参数    Main Specifications



Model                    型号

D703H-A

D703H-B

Electrode diameter          装夹电极直径    mm

0.3-3.0

0.2-3.0

Spindie travel              主轴头行程      mm

300

300

Z-axis servo travel          主轴伺服行程    mm

300

300

Work table loading          工作台尺寸      mm

320×400

400×500

Work table loading          工作台承重

220kg

350kg

X-Y travel                 X-Y行程        mm

200×300

300×400

The max.space between guider & work table导向器与工作台最大距离                   mm

280

280

Max.working current         最大加工电流     A

30

30

Max.power supply           输入最大功率    kw

3.5 3N 380V/50Hz

3.5 3N 380V/50Hz

Work flume capacity         工作液桶容量   (L)

25

25

Work liquid filtrate way      工作液过滤方式

线隙式

线隙式

Max.pump pressure          最大工作液压力 Mpa

7

7

Mainframe exterior size 主机外尺寸 (L*W*H)mm

1050×700×2100

1200×1100×2160

Machine weight             整机重量        kg

650

750
