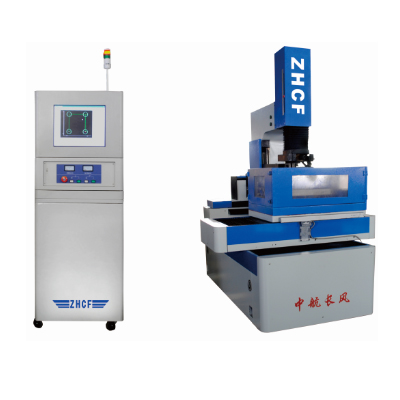

中走丝线切割机的本体

发表时间:2016-06-29      点击次数:2412

    中走丝线切割机由机床本体,脉冲电源,微机控制装置,工作液循环系统组成。
中走丝线切割机本体由机床本体由床身、运丝机构、工作台和丝架组成。床身:用于支撑和连接工作台、运丝机构等部件,内部安放机床电器和工作液循环系统。运丝机构:电动机带动储丝筒交替作正、反向转动,通过线架导轮将旋转运动转变为往复直线运动。工作台:工作台分为上下两层,分别与X、Y向丝杠相连,由两个步进电机分别驱动。步进电机每接受到一个电脉冲信号,就旋转一步距角,使工作台在相应的方向上移动0.001mm。丝架:用来支撑电极丝,并使电极丝工作部分与工作台平面保持一定的几何角度。
